Oberflächenmontierte Induktoren bieten bewährte Leistung zu einem guten Preis. Sie bieten hohe Sättigungsstromwerte, hohe Energiespeicherung und geringen Widerstand. Magason produziert eine komplette Reihe von Leistungsinduktoren, darunter Stromversorgungsinduktoren, SMD-Leistungsinduktoren, Hochstrominduktoren, Hochleistungsinduktoren, oberflächenmontierte Induktoren und andere Schaltkreise, die Leistungsinduktoren benötigen. Oberflächenmontierte Induktoren von Magason zeichnen sich durch einen großen Induktivitätsbereich, geringen Gleichstromwiderstand und die hohen Stromwerte aus, die für industrielle Anwendungen erforderlich sind.

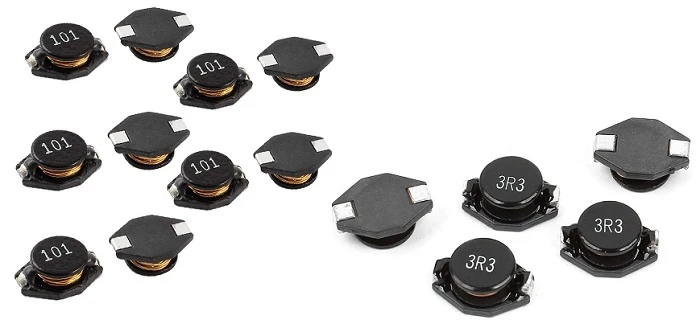

Oberflächenmontierte Induktoren der SDR-Serie sind nicht abgeschirmte elektrische Komponenten zur Oberflächenmontage, die in quadratischen, ovalen und runden Formen erhältlich sind und so eine Vielzahl von Anforderungen erfüllen. Oberflächenmontierte Induktoren werden in Leistungsblöcken zur Stromaufbereitung und -filterung verwendet. Oberflächenmontierte Induktoren erzeugen geringe Emissionen und gehören zu den umweltfreundlicheren Induktoren, die heute auf dem Markt erhältlich sind.
Merkmale
- Niedriges Profil, sehr effektiv bei Weltraumanwendungen.
- Hohe Energiespeicherung und sehr geringer Widerstand.
- In geprägtem Trägerband verpackt und kann mit automatischen Montagemaschinen verwendet werden.
Anwendung
- Netzdrossel für Videorecorder, LCD-Monitore, Laptops, Kommunikationsgeräte, Büroautomation und andere elektronische Geräte.
- Ideal zur Verwendung als DC-DC-Wandler in der Stromversorgung von Videorecordern, OA-Geräten, Digitalkameras, LCD-Fernsehern, Notebooks usw.
| Serie | Abmessungen (mm) | |||||||||
| Ein Max | B Max | C Max | D Max | E-Nr. | F Ref. | G Ref. | H Ref. | Ich Ref. | J-Ref. | |
| SDR1608 | 6.60 | 4.45 | 2.92 | 3.94 | 1.27 | 1.02 | 4.32 | 1.40 | 3.50 | 4.00 |
| SDR3308 | 12.95 | 9.40 | 3.50 | 8.38 | 2.54 | 2.54 | 7.62 | 2.90 | 3.00 | 7.30 |
| SDR3316 | 12.95 | 9.40 | 5.21 | 8.38 | 2.54 | 2.54 |
7.62 |
2.90 | 3.00 | 7.30 |
| SDR3340 | 12.95 | 9.40 | 11.43 | 8.38 | 2.54 | 2.54 | 7.62 | 2.90 | 3.00 | 7.30 |
| SDR5022 | 18.54 | 15.24 | 7.11 | 12.70 | 2.54 | 2.54 | 12.7 | 2.90 | 3.00 | 12.4 |
SDR 1608 L Z - 100 M
------ ------ -- -- ----- --
a b c d e f
a: Serienname
b: Produktabmessungen
c: Versiegelungsart
d: Schriftrichtung
e: Induktivitätswert (1R0: 1.0uH; 100: 10uH; 101: 100uH)
f: Induktivitätstoleranz (K: 10 %; M: 20 %; N: 30 %)
