Shaanxi Magason-Tech Electronics Co., Ltd. ist einer der führenden Hersteller und Lieferanten von 35b-NiZN-Ferritperlen mit EMV-Unterdrückung in China. Wir sind bestrebt, qualitativ hochwertige, maßgeschneiderte Produkte zu wettbewerbsfähigen Preisen anzubieten. Bitte zögern Sie nicht, Premium-35b-NiZN-Ferritperlen mit EMV-Unterdrückung in großen Mengen in unserer Fabrik zu kaufen. Außerdem ist eine kostenlose Probe erhältlich.
Produktbeschreibung

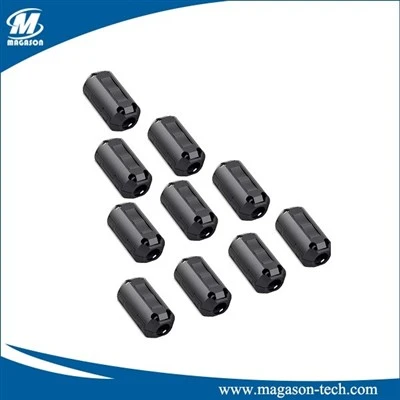

Die NIZN-Ferritperlen 35B zur EMI-Unterdrückung sind eine gebrauchsfertige EMI-Unterdrückungskomponente aus Nickel-Zink-Ferritmaterial. Es verfügt über ein aufklappbares, geteiltes Kunststoffgehäuse, das im Inneren leistungsstarke Ferritblöcke umschließt. Im Gegensatz zu Ringkernen, bei denen die Kabel vorab eingefädelt werden müssen, kann dieses Clip-on-Design zum Öffnen und Schließen direkt auf fertige Stromkabel und Signaldrähte geklemmt werden, ohne dass die Verkabelung abgeschnitten oder erneut gecrimpt werden muss. Es absorbiert hochfrequentes elektromagnetisches Rauschen, das entlang von Kabeln geleitet wird, unterdrückt EMI-Störungen und hilft Endgeräten, globale EMV-Anforderungen zu erfüllen.
35B EMI-Unterdrückung NIZN-Ferritperlen konzentrieren sich auf die Unterdrückung hochfrequenter EMI. Es ist nicht für Hochleistungs-Niederfrequenz-Leistungstransformatoren konzipiert. Die tatsächliche Filterwirkung hängt von den Wicklungswindungen, dem Drahtquerschnitt und der Arbeitsumgebung des Schaltkreises ab. Auf Kundenwunsch können wir kundenspezifische Abmessungen und Sondermaterialien unterstützen.
Produktspezifikationen
| Lochdurchmesser (mm) | Größe (Länge*Breite mm) | Gewicht (g) |
| 3.5 | 13*25 | 8 |
| 5 | 13*25 | 8 |
| 7 | 16*30 | 12 |
| 9 | 19*35 | 20 |
| 13 | 23*36 | 28 |
Hauptmerkmale und Hauptfunktionen
Hauptmerkmale der EMI-Unterdrückung der NIZN-Ferritperlen 35B
• Verwendet hochwertiges Ni-Zn-Ferritmaterial der Güteklasse 35B, hervorragende Hochfrequenz-Impedanzleistung.
• Aufklappbare, geteilte Kunststoffschale, aufsteckbare Clipstruktur, einfaches Öffnen und Verriegeln.
• Eingebaute massive Ferritblöcke im Gehäuse, stabile physikalische Struktur, stoßfest und stoßfest.
• Effektiver Arbeitsfrequenzbereich: 1 MHz–100 MHz, zielt auf hochfrequente leitungsgebundene Geräusche ab.
• Zentrale Kabelöffnung für eine Vielzahl gängiger Kabeldurchmesser.
• Für die Installation sind keine Schweiß- oder Kabelmodifikationen erforderlich, geeignet für die Nachrüstung nach der Produktion.
• Kompakter zylindrischer Grundriss, spart Installationsraum innerhalb von Geräten oder entlang externer Kabel.
• Gute Temperaturbeständigkeit, sorgt für eine stabile Filterleistung unter normalen Arbeitsbedingungen.
Hauptfunktion der 35B EMI-Unterdrückung von NIZN-Ferritperlen
1. Unterdrücken Sie hochfrequente leitungsgebundene EMI-Störungen: Wandeln Sie unerwünschte hochfrequente Störenergie in Wärme um und leiten Sie sie ab, wodurch die Übertragung von Störungen entlang von Kabeln eingeschränkt wird.
2. Gleichtaktstörungen filtern: Reduzieren Sie Gleichtaktstörungen an Netzkabeln und Differenzsignalleitungen und verhindern Sie Signalverzerrungen.
3. Rauschkopplung isolieren: Blockieren Sie, dass externe elektromagnetische Störungen über Verbindungskabel in Geräte eindringen. Gleichzeitig verhindern Sie, dass interne Gerätegeräusche über Kabel nach außen abgestrahlt werden.
4. Verbessern Sie die Signalintegrität: Beseitigen Sie Bildflimmern, statische Audiosignale und Datenstörungen, die durch elektromagnetische Störungen verursacht werden.
5. Kabelstrahlung unterdrücken: Reduzieren Sie die elektromagnetische Strahlung langer Verbindungskabel.
Anwendung
• Unterhaltungselektronik: Desktop-PC, Monitor, Laptop, Drucker, Scanner
• Audio-Video-Geräte: Fernseher, Set-Top-Box, HDMI-/DP-/AV-/USB-Signalkabel
• Stromversorgungszubehör: Schaltnetzteil, Netzteil, Ladegerät, Gleichstromleitungen
• Smart Home: Router, Gateway, intelligente Beleuchtung, Verkabelung intelligenter Haushaltsgeräte
• Industrieausrüstung: SPS, Sensorkabel, industrielle Steuerkommunikationsleitungen
• Peripheriezubehör: Spielekonsolen, externe Festplatten, verschiedene Datenübertragungskabel
Kundenvorteile
Es handelt sich um magnetische Rauschunterdrücker, die Hochfrequenzstörungen in elektronischen Kabeln reduzieren sollen. Die NIZN-Ferritperlen 35B zur EMI-Unterdrückung sind in vier Größen erhältlich: Perlen mit 3,5 mm, 5 mm, 7 mm und 9 mm Durchmesser aus Ferritmaterial, das elektromagnetisches Rauschen absorbiert.
Es unterstützt Autoradios und andere elektronische Geräte, indem es Rauschen in Kabeln mit einer Dicke von bis zu 9 mm filtert. Vermeiden Sie die Verwendung dieser Klemmen in der Nähe empfindlicher medizinischer Geräte oder in Umgebungen mit hohen Temperaturen über 60 Grad (140 Grad F).
Vorteile der 35B EMI-Unterdrückung von NIZN-Ferritperlen
1. Hervorragende Hochfrequenz-Rauschfilterung: Der 35B-NiZn-Ferritkern bietet eine hohe Impedanz für HF-Rauschen und verbessert die EMV-Leistung des Produkts erheblich.
2. Hoher spezifischer Widerstand reduziert Kernverluste: Im Vergleich zu MnZn-Ferrit weist NiZn-Material eine viel bessere Leistung oberhalb des MHz-Bereichs auf und erzeugt weniger Wärme während des Betriebs.
3. Einfache Herstellbarkeit: Die glatte Kernoberfläche unterstützt das automatische Aufwickeln, erhöht die Produktionseffizienz und senkt die Fehlerrate in der Massenproduktion.
4. Kostengünstige EMI-Lösung: Vermeiden Sie teure Neukonstruktionen des gesamten Schaltkreises und erreichen Sie eine Rauschunterdrückung durch Hinzufügen eines einfach gewickelten Ferritkerns.
5. Stabile Arbeitsleistung: Zuverlässige magnetische Eigenschaften bei normaler Betriebstemperatur, konstante Leistung des Endprodukts von Charge zu Charge.
6. Kompakte Lösung für begrenzten Platz: Der Kern mit kleinem Formfaktor passt zu einem kompakten Layout elektronischer Produkte und nimmt nicht zu viel Platz im Inneren der Leiterplatte ein.
7. Support-Compliance-Anforderung: Erhöhen Sie die Wahrscheinlichkeit, dass Ihr Endprodukt die globale EMV-Zertifizierung besteht, erheblich.
FAQ
Häufiges Problem
1. In welchen Größen ist der 35B EMI-Unterdrückungs-NIZN-Ferritkern erhältlich?
Größen 3,5 mm, 5 mm, 7 mm und 9 mm. Diese Größen passen auf verschiedene Kabeldurchmesser, um elektromagnetische Störungen effektiv zu reduzieren.
2. Aus welchem Material bestehen die Ferritkerne und wie sollte ich sie pflegen?
Die Ferritkerne bestehen aus magnetischem Material, das RFI- und EMI-Rauschen unterdrückt. Vermeiden Sie bei der Pflege Feuchtigkeit und extreme Hitze, um ihre Wirksamkeit aufrechtzuerhalten.
3. Gibt es Sicherheitsbedenken bei der Verwendung dieser Geräuschfilter?
Vermeiden Sie es, die Ferritkerne in der Nähe von Wärmequellen zu platzieren, da übermäßige Hitze ihre magnetischen Eigenschaften beeinträchtigen kann. Sie können sicher mit elektronischen Kabeln verwendet werden, halten sie jedoch von empfindlichen medizinischen Geräten fern.
4. Wie installiere ich die Ferritkern-Rauschunterdrücker?
Die Installation dieser Geräuschunterdrücker ist unkompliziert. Sie klemmen den Ferritkern um das Kabel in der Nähe des Geräts, um Funkfrequenzstörungen zu reduzieren. Für diesen Vorgang sind weder Werkzeuge noch technische Fähigkeiten erforderlich.
