Hallo! Ich bin ein Lieferant von Rogowski-Spulen und heute werde ich Sie durch den Prozess der Entwicklung einer Rogowski-Spule führen. Es ist nicht so kompliziert, wie es sich vielleicht anhört, und am Ende dieses Blogs werden Sie ein gutes Verständnis dafür haben, wie Sie eines erstellen, das Ihren Anforderungen entspricht.
Die Grundlagen von Rogowski-Spulen verstehen
Lassen Sie uns zunächst darüber sprechen, was eine Rogowski-Spule ist. Eine Rogowski-Spule ist ein elektrisches Gerät zur Messung von Wechselstrom (AC). Es handelt sich im Grunde um eine flexible Drahtspule, die um einen Leiter gewickelt werden kann. Wenn ein Wechselstrom durch den Leiter fließt, erzeugt er ein Magnetfeld, und die Rogowski-Spule erfasst dieses Magnetfeld und erzeugt eine Spannung proportional zur Änderungsrate des Stroms.
Der Hauptvorteil von Rogowski-Spulen gegenüber herkömmlichen Stromwandlern ist ihre Flexibilität. Sie lassen sich leicht um Leiter unterschiedlicher Form und Größe wickeln und eignen sich daher ideal für eine Vielzahl von Anwendungen, von der industriellen Energieüberwachung bis hin zu elektrischen Tests.
Wichtige Designüberlegungen
1. Kernmaterial
Der Kern einer Rogowski-Spule hat keinen herkömmlichen ferromagnetischen Kern wie ein normaler Stromtransformator. Stattdessen besteht es normalerweise aus einem Luftkern oder aus einem nichtmagnetischen Material. Die Wahl des Kernmaterials hängt von der Anwendung ab. Rogowski-Spulen mit Luftkern sind einfach, leicht und verfügen über einen breiten Frequenzgang, wodurch sie für Hochfrequenzanwendungen geeignet sind. Wenn Sie hingegen eine bessere Empfindlichkeit und ein geringeres Rauschen benötigen, könnten Sie die Verwendung eines nichtmagnetischen Materials mit einer höheren Permeabilität in Betracht ziehen.
2. Spulengeometrie
Die Geometrie der Rogowski-Spule spielt eine entscheidende Rolle für ihre Leistung. Um genaue Messungen zu gewährleisten, sollte die Spule gleichmäßig um den Leiter gewickelt sein. Die Anzahl der Windungen in der Spule beeinflusst ihre Empfindlichkeit. Mehr Windungen bedeuten im Allgemeinen eine höhere Empfindlichkeit, erhöhen aber auch den Widerstand und die Kapazität der Spule, was sich auf deren Frequenzgang auswirken kann.
Auch die Form der Spule kann variieren. Es kann rund, rechteckig oder sogar individuell geformt sein, um für bestimmte Anwendungen geeignet zu sein. Beispielsweise eignet sich eine kreisförmige Rogowski-Spule ideal zur Messung des Stroms in einem runden Leiter, während eine rechteckige Spule möglicherweise besser für flache Stromschienen geeignet ist.
3. Isolierung
Die Isolierung ist wichtig, um elektrische Störungen zu verhindern und die Sicherheit des Geräts zu gewährleisten. Der in der Rogowski-Spule verwendete Draht sollte ordnungsgemäß isoliert sein. Das Isolationsmaterial sollte gute dielektrische Eigenschaften haben und der Betriebsspannung und -temperatur standhalten können. Zu den gängigen Isoliermaterialien gehören PVC, Teflon und Emaille.
4. Frequenzgang
Der Frequenzgang einer Rogowski-Spule ist ein wichtiger zu berücksichtigender Faktor. Es bestimmt den Frequenzbereich, über den die Spule den Strom genau messen kann. Der Frequenzgang hängt von der Induktivität, Kapazität und dem Widerstand der Spule ab. Um einen breiten Frequenzgang zu erreichen, müssen Sie diese Parameter optimieren. Beispielsweise kann eine Verringerung der Kapazität der Spule deren Hochfrequenzverhalten verbessern.
Designschritte
Schritt 1: Definieren Sie die Anwendungsanforderungen
Bevor Sie mit dem Entwurf der Rogowski-Spule beginnen, müssen Sie die Anwendungsanforderungen klar definieren. Dazu gehören der Bereich der zu messenden Ströme, der Frequenzbereich, die Genauigkeitsanforderungen und die physikalischen Einschränkungen. Wenn Sie beispielsweise eine Rogowski-Spule für ein Hochspannungsnetz entwerfen, müssen Sie sicherstellen, dass sie der Hochspannung standhält und über einen breiten Frequenzgang verfügt, um den Oberschwingungsgehalt des Stroms zu messen.
Schritt 2: Berechnen Sie die Anzahl der Windungen
Nachdem Sie die Anwendungsanforderungen definiert haben, können Sie die Anzahl der Windungen in der Rogowski-Spule berechnen. Die Anzahl der Windungen hängt von der benötigten Empfindlichkeit und der Querschnittsfläche der Spule ab. Um die Anzahl der Windungen zu berechnen, können Sie die folgende Formel verwenden:
[N=\frac{V_{out}}{k\cdot\frac{dI}{dt}}]
Dabei ist (N) die Anzahl der Windungen, (V_{out}) die Ausgangsspannung der Spule, (k) die Spulenkonstante und (\frac{dI}{dt}) die Änderungsrate des Stroms.
Schritt 3: Wählen Sie das Kernmaterial und die Spulengeometrie
Basierend auf den Anwendungsanforderungen und der berechneten Windungszahl können Sie das passende Kernmaterial und die Spulengeometrie auswählen. Wie bereits erwähnt, eignen sich Luftspulen für Hochfrequenzanwendungen, während nichtmagnetische Kerne eine bessere Empfindlichkeit bieten können. Die Form der Spule sollte passend zum Leiter und der Installationsumgebung gewählt werden.
Schritt 4: Wählen Sie das Isoliermaterial aus
Wählen Sie ein Isoliermaterial, das den elektrischen und umweltbezogenen Anforderungen der Anwendung gerecht wird. Berücksichtigen Sie Faktoren wie Spannungsfestigkeit, Temperaturbeständigkeit und chemische Beständigkeit.
Schritt 5: Wickeln Sie die Spule auf
Sobald Sie alle Komponenten ausgewählt haben, ist es Zeit, die Spule aufzuwickeln. Achten Sie darauf, den Draht gleichmäßig um den Kern zu wickeln, um genaue Messungen zu gewährleisten. Je nach Größe und Komplexität der Spule können Sie eine Wickelmaschine verwenden oder die Spule von Hand wickeln.
Schritt 6: Testen und kalibrieren Sie die Spule
Nachdem Sie die Spule gewickelt haben, müssen Sie sie testen und kalibrieren, um sicherzustellen, dass ihre Leistung den Anforderungen entspricht. Sie können die Ausgangsspannung der Spule mit einer bekannten Stromquelle testen und mit dem erwarteten Wert vergleichen. Bei Bedarf können Sie die Windungszahl oder andere Parameter anpassen, um die Genauigkeit der Spule zu verbessern.
Anwendungen von Rogowski-Spulen
Rogowski-Spulen haben ein breites Anwendungsspektrum in verschiedenen Branchen. Zu den häufigsten Anwendungen gehören:
- Leistungsüberwachung: Rogowski-Spulen werden zur Überwachung des Stroms in Energiesystemen, einschließlich Generatoren, Transformatoren und Übertragungsleitungen, verwendet. Sie können genaue Strommessungen liefern, die für das Energiemanagement und den Schutz unerlässlich sind.
- Elektrische Prüfung: In elektrischen Prüflabors werden Rogowski-Spulen zur Messung des Stroms in elektrischen Geräten wie Motoren, Kondensatoren und Schaltern verwendet. Sie können helfen, Fehler zu erkennen und die Sicherheit der Ausrüstung zu gewährleisten.
- Erneuerbare Energie: In erneuerbaren Energiesystemen wie Solar- und Windkraftanlagen werden Rogowski-Spulen verwendet, um den von den erneuerbaren Energiequellen erzeugten Strom zu messen. Sie können dazu beitragen, die Leistungsabgabe zu optimieren und den effizienten Betrieb des Systems sicherzustellen.
Abschluss

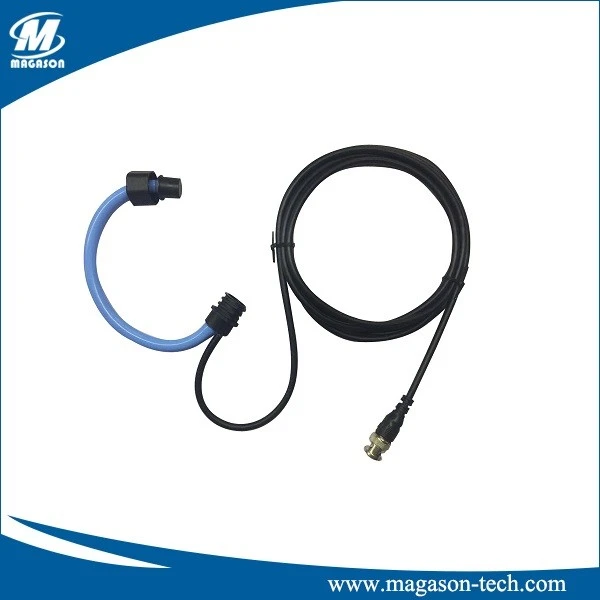

Der Entwurf einer Rogowski-Spule erfordert ein gutes Verständnis ihrer Grundprinzipien und wichtigen Designüberlegungen. Indem Sie die in diesem Blog beschriebenen Schritte befolgen, können Sie eine Rogowski-Spule entwerfen, die Ihren spezifischen Anwendungsanforderungen entspricht. Wenn Sie mehr über Rogowski-Spulen erfahren möchten oder Hilfe bei Ihrem Design benötigen, können Sie sich unsere ansehenRogowski-StromwandlerSeite.
Wir sind ein zuverlässiger Lieferant von Rogowski-Spulen und immer bereit, Sie bei Ihren Beschaffungsanforderungen zu unterstützen. Ganz gleich, ob Sie eine Standard-Rogowski-Spule oder eine maßgeschneiderte Spule benötigen, wir können Ihnen qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen anbieten. Wenn Sie am Kauf von Rogowski-Spulen interessiert sind, können Sie uns gerne für ein Angebot kontaktieren und ein Beschaffungsgespräch beginnen.
Referenzen
- Grover, FW (1946). Induktivitätsberechnungen: Arbeitsformeln und Tabellen. Dover-Veröffentlichungen.
- Hameyer, K. (2012). Analyse elektrischer Maschinen mit finiten Elementen. Springer.
